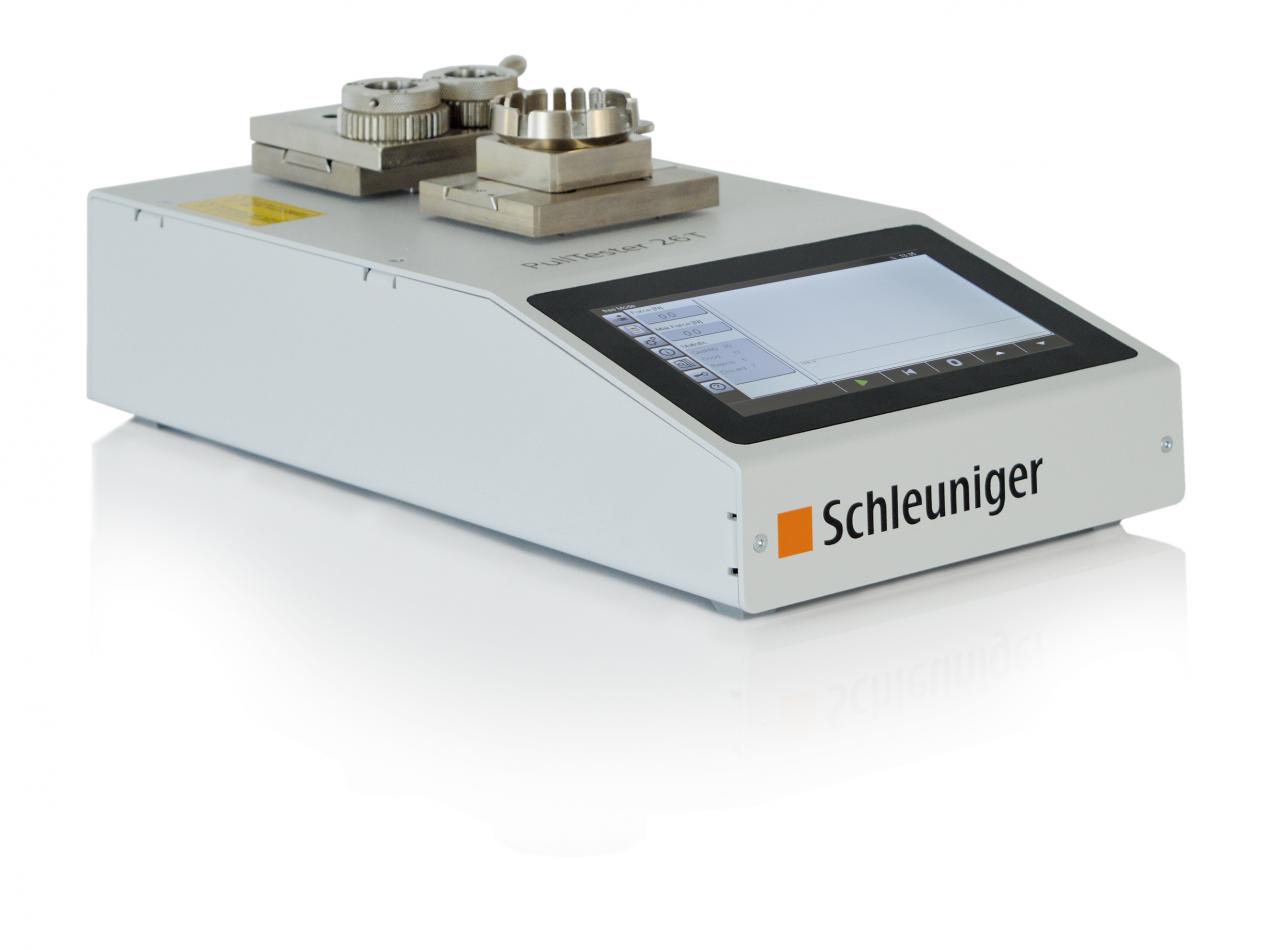

PullTester PT-26T

O PullTester 26T é um dispositivo de bancada acionado por motor projetado para garantir os valores críticos de força de tração de conexões crimpadas, soldadas, plugadas e outras para controle e garantia de qualidade. A faixa de medição do PullTester 26T é dividida em dois níveis calibráveis separadamente, mede forças de tração de até 200 e 1000 N com velocidade de tração uniforme e constante e, portanto, garante resultados de medição extremamente confiáveis. O contato padrão de 12 posições permite o teste da maioria das aplicações nessas faixas de medição. Outros dispositivos de fixação estão disponíveis mediante solicitação, de acordo com as especificações.

Graças ao PullTester 26T, as empresas podem manter seus padrões de qualidade constantes e garantir a seus clientes a segurança dos produtos crimpados. O dispositivo é fácil de instalar e usar: a tela sensível ao toque colorida de 7 polegadas, que exibe a curva de pull-off em tempo real durante todo o processo de trabalho, permite que dados e tarefas de medição para diferentes conexões de crimpagem sejam inseridos de forma fácil e confortável. Valores de pull-off, curvas de pull-off, estatísticas, trabalhos e medições podem ser armazenados na memória interna.

Diagrama de força em tempo real
Velocidades de tração ajustáveis
Modos de extração estendidos para testes destrutivos, não destrutivos e cíclicos
Tela sensível ao toque colorida de 7 polegadas de fácil utilização
Nova interface de usuário para manuseio simples
Armazenamento de forças, curvas, estatísticas e valores medidos

A faixa de medição do PullTester 26T é dividida em dois níveis calibráveis separadamente, mede forças de tração de até 200 e 1000 N com velocidade de tração uniforme e constante e, portanto, garante resultados de medição extremamente confiáveis. O contato padrão de 12 posições permite o teste da maioria das aplicações nessas faixas de medição. Outros dispositivos de retenção estão disponíveis mediante solicitação, de acordo com a especificação.

PullTester PT-26T

INformações do produto

Faixa de medição	Nível 1: 200 N Nível 2: 1.000 N
Unidade de Medida	Newton (N), quiloponds (Kp), libra-força (lbf.)
Medindo a Tolerância	Nível 1: ± 0,5% do fim da faixa de medição Nível 2: ± 0,5% do fim da faixa de medição
Temperatura de operação	0 – 50°C
AVC	43 mm (1,69”)
Velocidade de Puxada	4 velocidades: 25, 50, 100 e 200 mm/min. (0,98, 1,97, 3,94 e 7,87“/min.)
Fonte de energia	24 VCC
Capacidade de memória	8 GB (µSD)
Interfaces	Transmissão de dados: Ethernet (10/100BaseT), interface RS232 e USB Opções de impressão: interface direta RS232 para impressora
Peso	Aproximadamente 8 kg (18 lbs)
Dimensões (C x L x A)	405 x 205 x 130 mm (15,9 x 8 x 5”)
Interface do usuário	Tela sensível ao toque colorida de 7 polegadas
Modos de puxar	Ensaios não destrutivos: Puxar + Segurar: Puxe com uma força específica e segure por um período de tempo desejado Puxar + Retorno: Puxe com uma força específica e retorne à posição inicial Testes cíclicos: Repita o processo “Puxar + Voltar”. O número de repetições é totalmente configurável Testes destrutivos: Puxar + Quebrar: Teste de tração normal até que o fio se quebre Puxar + Segurar + Quebrar: Puxe com uma força específica, segure por um período de tempo desejado e puxe até que o fio quebre
Conformidade CE	O PullTester 26T está em total conformidade com todas as diretrizes de equipamentos CE e EMC relativas à segurança mecânica e elétrica e compatibilidade eletromagnética.
